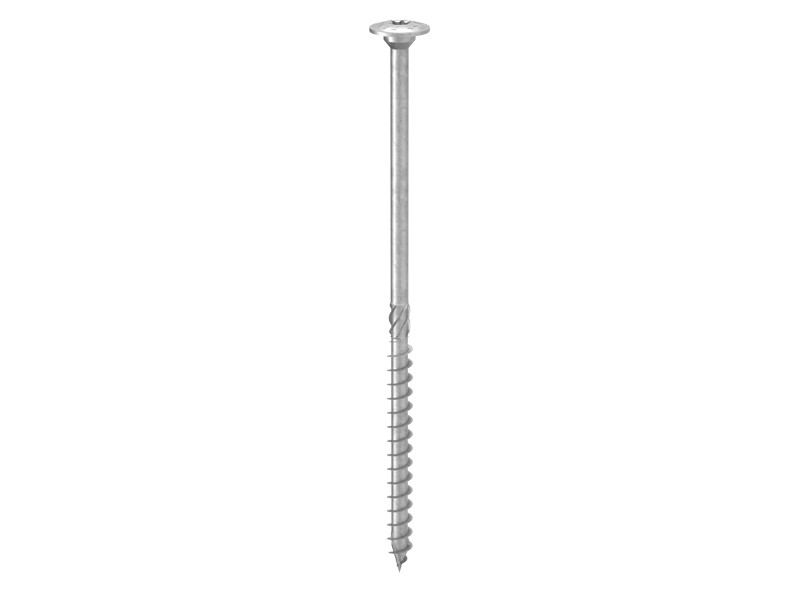

TELLERKOPFSCHRAUBE
TBS EVO C5
ATMOSPHÄRISCHE KORROSIVITÄT C5
Mehrschichtige Beschichtung, die Außenumgebungen mit C5-Klassifizierung nach ISO 9223 standhält. SST (Salt Spray Test) mit einer Expositionszeit
von über 3000 Stunden, durchgeführt an zuvor verschraubten und gelösten Schrauben in Douglasie.
MAXIMALE FESTIGKEIT
Die richtige Schraube, wenn hohe mechanische Leistung unter sehr ungünstigen Umweltbedingungen und bei Holzkorrosion erforderlich sind.
Der großen Tellerkopf garantiert zusätzliche Zugfestigkeit und ist somit ideal bei Wind oder Maßabweichungen des Holzes.
SPITZE 3 THORNS
Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren
Elementen verwendet werden. Die Kosten und der Zeitaufwand für die Umsetzung des Projekts verringern sich.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|

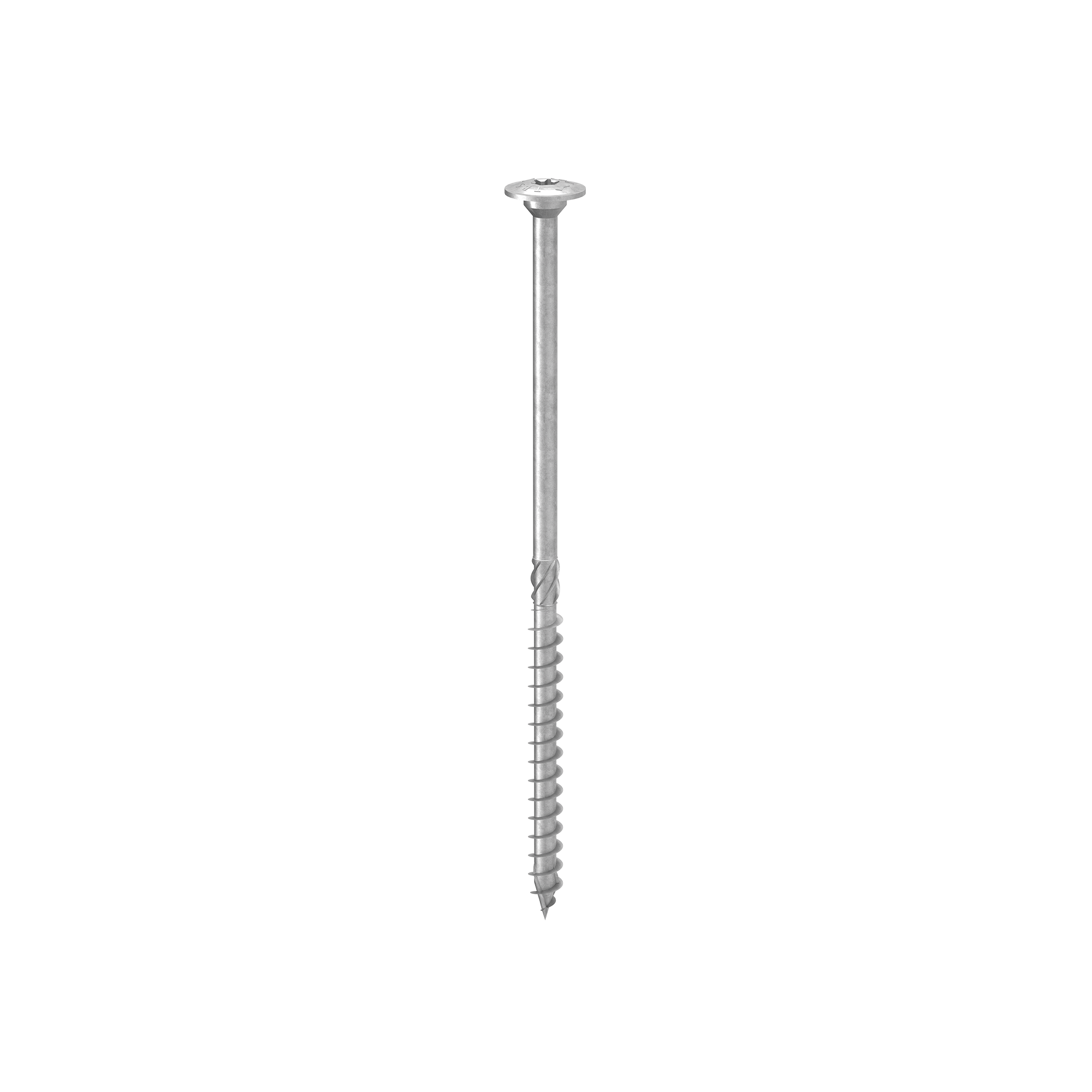

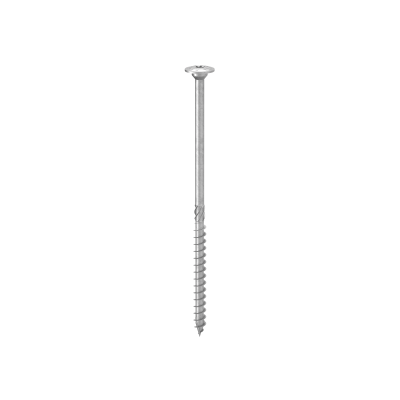

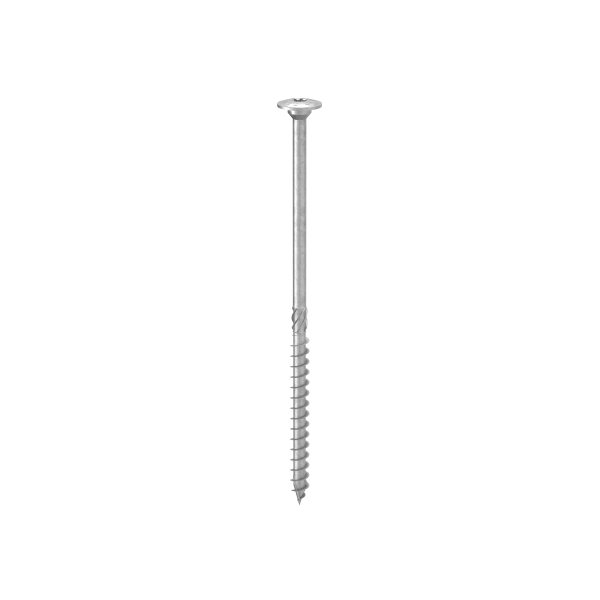

TBS EVO C5
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| TBSEVO660C5 | - | 6 | 60 | 40 | 0.24 | 2 3/8'' | 1 9/16'' | TX30 | 100 |
| TBSEVO680C5 | - | 6 | 80 | 50 | 0.24 | 3 1/8'' | 1 15/16'' | TX30 | 100 |
| TBSEVO6100C5 | - | 6 | 100 | 60 | 0.24 | 4'' | 2 3/8'' | TX30 | 100 |
| TBSEVO6120C5 | - | 6 | 120 | 75 | 0.24 | 4 3/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6140C5 | - | 6 | 140 | 75 | 0.24 | 5 1/2'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6160C5 | - | 6 | 160 | 75 | 0.24 | 6 1/4'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6180C5 | - | 6 | 180 | 75 | 0.24 | 7 1/8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO6200C5 | - | 6 | 200 | 75 | 0.24 | 8'' | 2 15/16'' | TX30 | 100 |
| TBSEVO8100C5 | - | 8 | 100 | 52 | 0.32 | 4'' | 2 1/16'' | TX40 | 50 |
| TBSEVO8120C5 | - | 8 | 120 | 80 | 0.32 | 4 3/4'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8140C5 | - | 8 | 140 | 80 | 0.32 | 5 1/2'' | 3 1/8'' | TX40 | 50 |
| TBSEVO8160C5 | - | 8 | 160 | 100 | 0.32 | 6 1/4'' | 4'' | TX40 | 50 |
| TBSEVO8180C5 | - | 8 | 180 | 100 | 0.32 | 7 1/8'' | 4'' | TX40 | 50 |
| TBSEVO8200C5 | - | 8 | 200 | 100 | 0.32 | 8'' | 4'' | TX40 | 50 |
| TBSEVO8220C5 | - | 8 | 220 | 100 | 0.32 | 8 5/8'' | 4'' | TX40 | 50 |
| TBSEVO8240C5 | - | 8 | 240 | 100 | 0.32 | 9 1/2'' | 4'' | TX40 | 50 |
