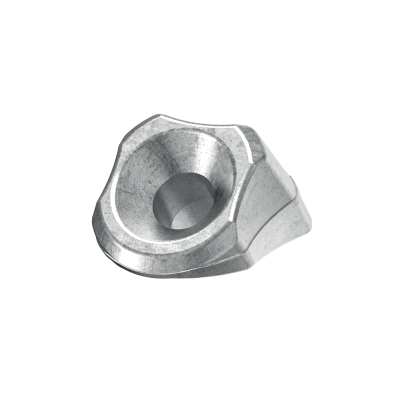

45° UNTERLEGSCHEIBE FÜR VGS
VGU
VGU ist die Unterlegscheibe für die Montage von VGS-Holzbauschrauben auf Stahlplatten mit 45°-Neigungswinkel.
Sicheren Halt und genaues Verlegen dank der ergonomischen Form.
Erhältlich in drei verschiedenen Ausführungen, die mit** VGS Ø9**, Ø11 und Ø13 mm kompatibel sind, für verschieden starke Platten.
VGU, die Unterlegscheibe mit 45° für die korrekte Installation der VGS-Holzbauschrauben.
Die Unterlegscheibe besitzt eine CE-Kennzeichnung gemäß ETA 11/0030.

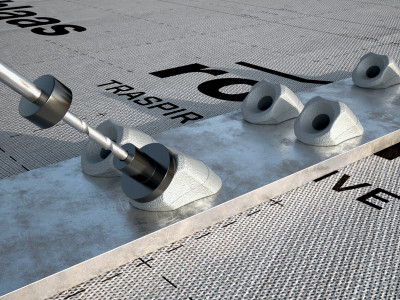

Die Verwendung der VGU-Unterlegscheiben mit um 45° geneigten VGS-Holzbauschrauben an Stahlplatten stellt die Werte der Verschiebungsfestigkeit der Schraube wieder her.

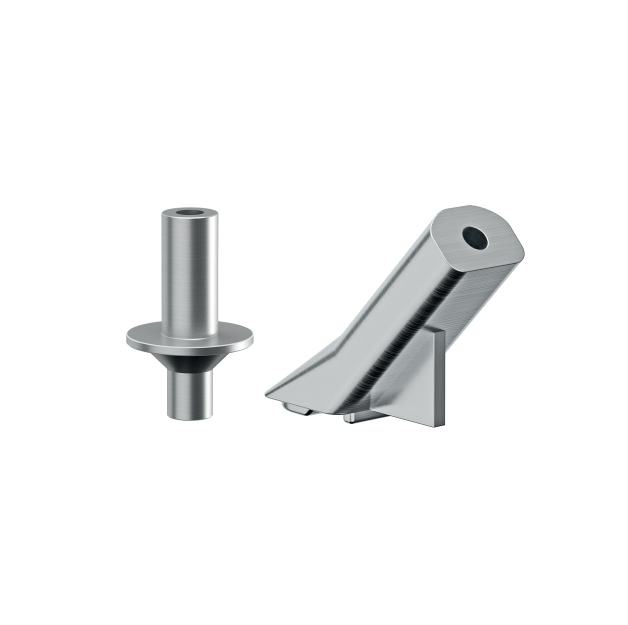

Erhältlich ist auch die Montagelehre JIG VGU, mit der problemlos Vorbohrungen mit einer Neigung von 45° ausgeführt werden kann, wodurch sich danach die VGS-Holzbauschraube in der Unterlegscheibe einfacher einschrauben lässt. Die empfohlene Tiefe der Vorbohrung beträgt mindestens 20 mm.
Die VGU-Unterlegscheibe aus Kohlenstoffstahl mit galvanischer Verzinkung ist hervorragend geeignet für die *Verwendung mit Holzplatten, Massivholz, Schichtholz, BSP, LVL und Harthölzern. Nutzungsklassen 1 und 2.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
Technisches Datenblatt CANADA
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
Ausschreibungstext
|
|
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
Verlegeanleitung
| Verlegungsanleitungen VGS |
|---|
VGU
| ART.-NR. | Beschreibung | Version | Stk. |
|---|---|---|---|
| VGU945 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø9 | 25 |
| VGU1145 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø11 | 25 |
| VGU1345 | not available in Germany (nicht erhältlich in Deutschland) | for screw VGS Ø13 | 25 |
VGU DE
| ART.-NR. | Version | Stk. |
|---|---|---|
| VGU945DE | for screw VGS Ø9 | 25 |
| VGU1145DE | for screw VGS Ø11 | 25 |
| VGU1345DE | for screw VGS Ø13 | 25 |

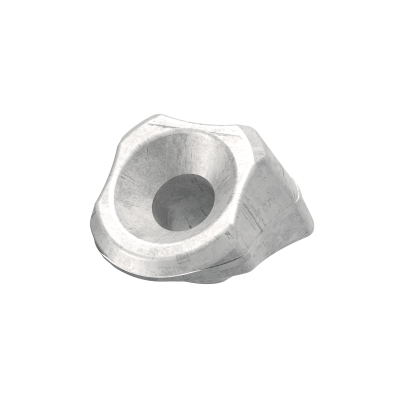

VGU EVO DE
| ART.-NR. | Version | Stk. | |
|---|---|---|---|
| VGUEVO945DE | New | for screw VGS Ø9 | 25 |
| VGUEVO1145DE | New | for screw VGS Ø11 | 25 |
| VGUEVO1345DE | New | for screw VGS Ø13 | 25 |
