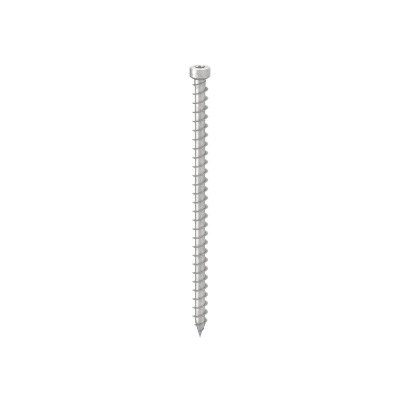

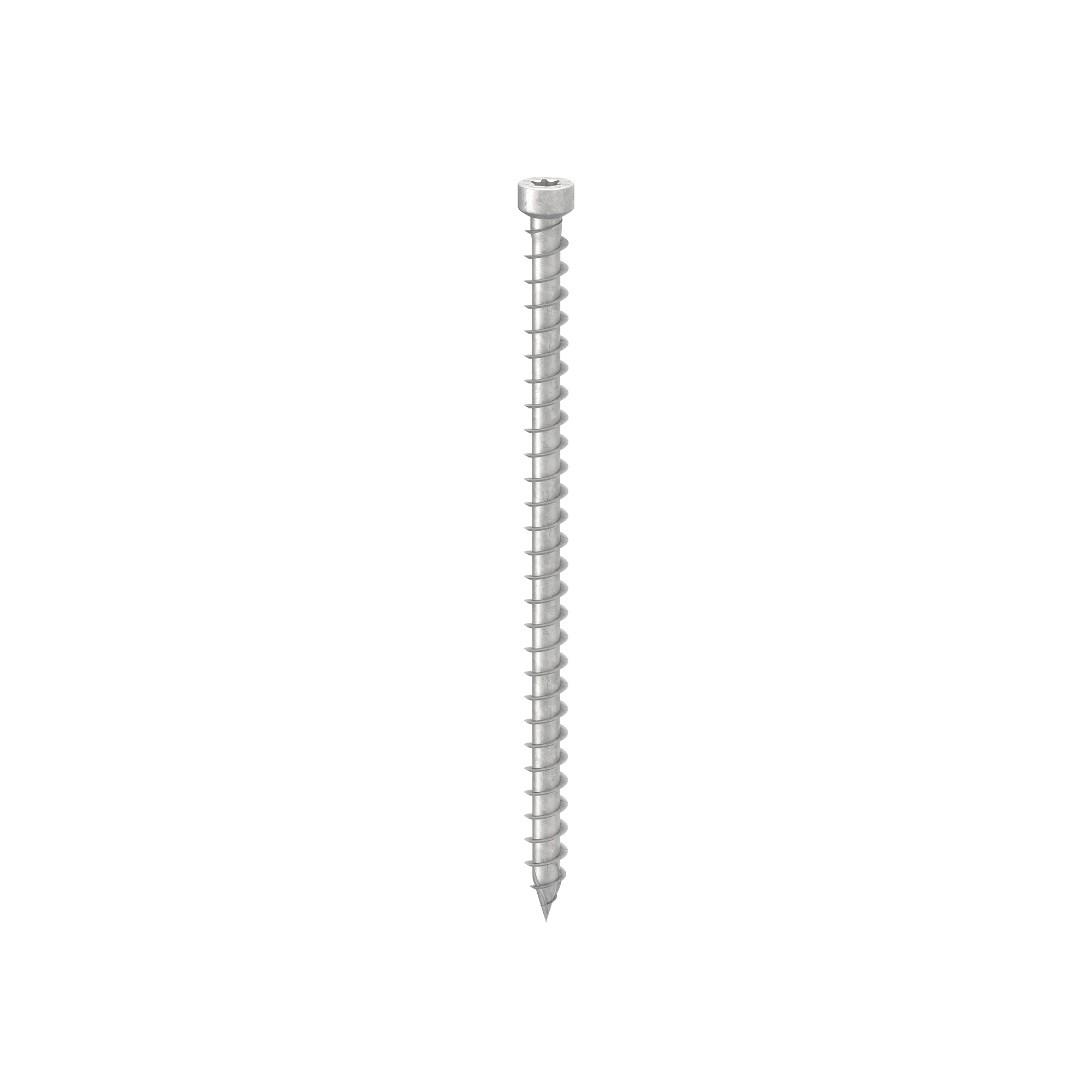

SCHRAUBE MIT VOLLGEWINDE UND ZYLINDERKOPF
VGZ EVO
VGZ EVO ist die Holzbauschraube mit Vollgewinde für statisch tragende Verbindungen. Sie ist der ideale Verbinder bei Anwendungen für Hölzer mit Gerbsäuren, imprägnierte oder chemisch behandelte Hölzer und gewährleistet hervorragende Leistungen bei der Kraftübertragung.
Die Holzbauschraube VGZ EVO garantiert Qualität und Beständigkeit für Konstruktionen, die Witterungseinflüssen ausgesetzt sind.

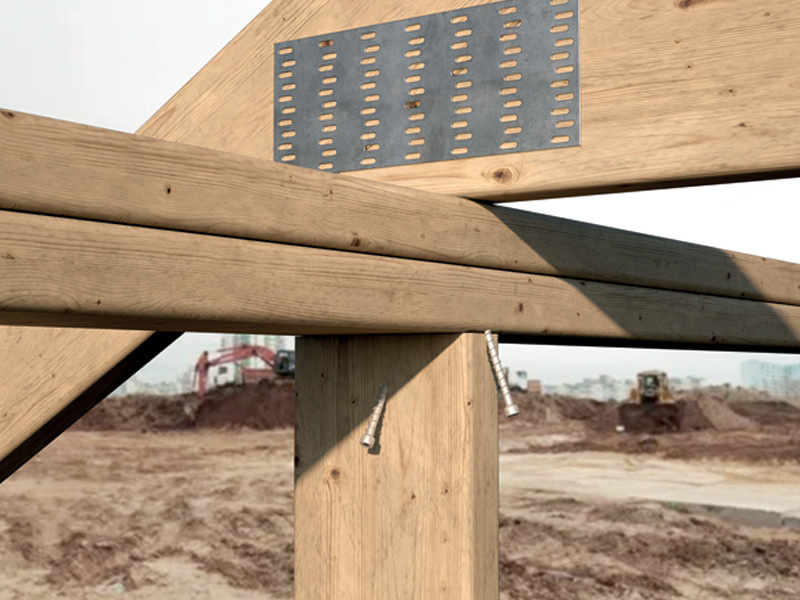

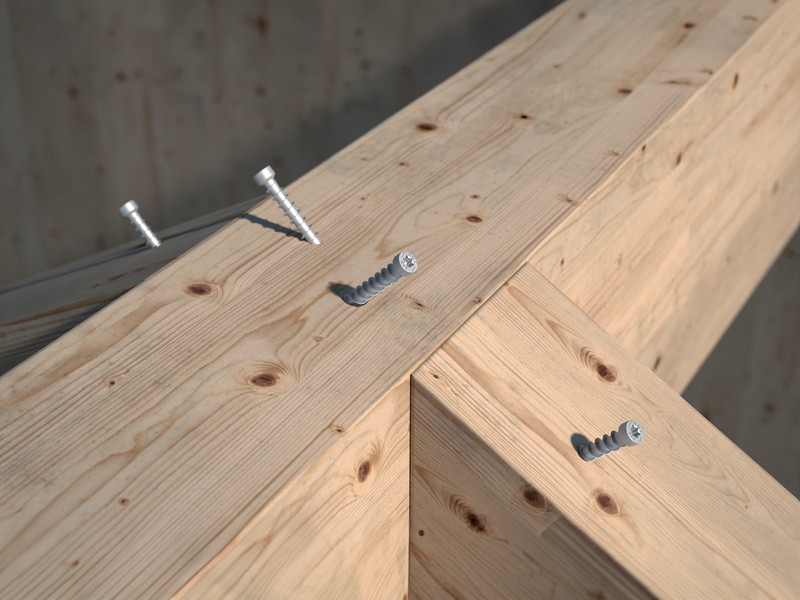

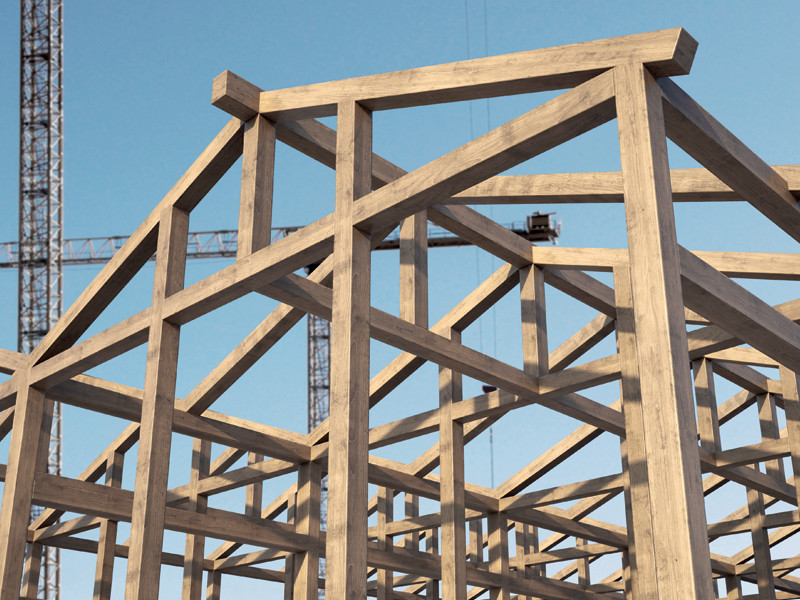

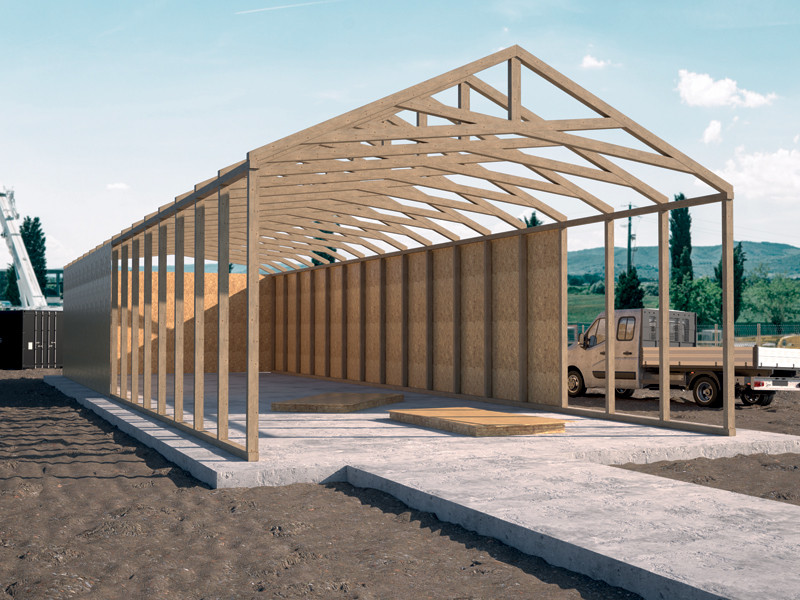

Die Holzbauschraube VGZ EVO ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jede Faserrichtung beansprucht wird (α = 0° - 90°). Sie ist der ideale Verbinder zur Erstellung von Konstruktionen im Außenbereich und zur Befestigung von aggressiven Hölzern mit Gerbsäure, wie Kastanie und Eiche. Das tiefe Gewinde und hochresistenter Stahl (fy,k = 1000 N/mm2) bieten hervorragende Leistungen bei der Kraftübertragung.
Die Werte wurden auch für BSP und Harthölzer, sowie Furnierschichtholz (LVL) geprüft, zertifiziert und berechnet. Die Mindestabstände zwischen den Verbindern sind reduziert. Die Holzbauschraube aus Kohlenstoffstahl mit einer C4 EVO-Mehrfachbeschichtung mit 20 μm und einer Oberflächenbehandlung auf Epoxidharzbasis mit Aluminiumflakes bewies Rostfreiheit nach einem Test mit einer Exposition von 1.440 Stunden in Salzsprühnebel gemäß ISO 9227.

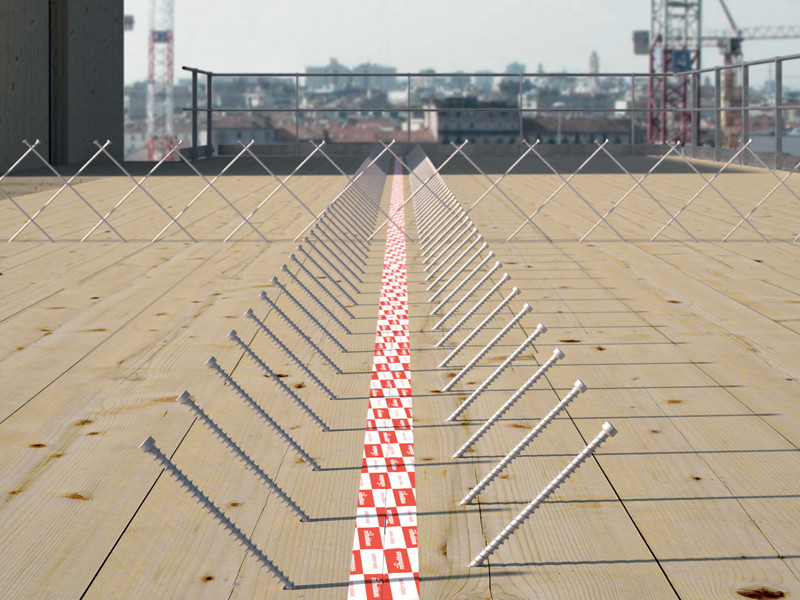

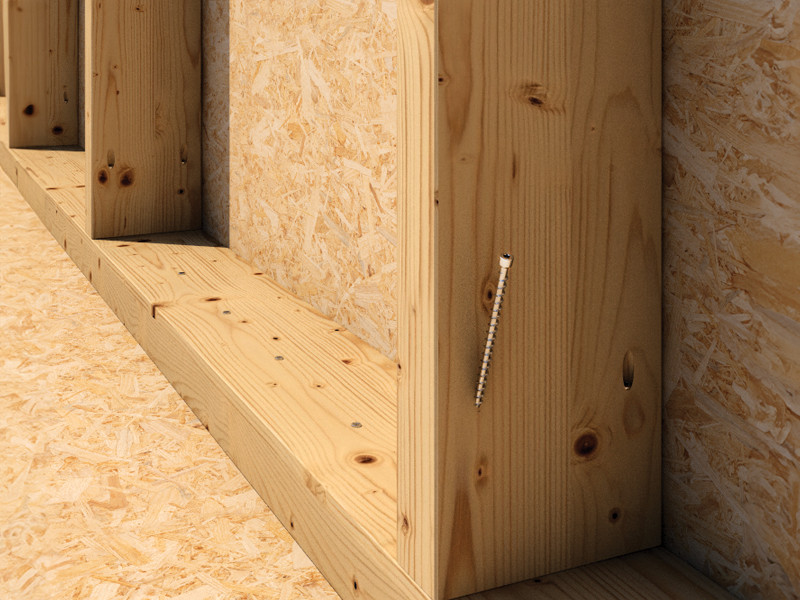

VGZ EVO ist ideal für die Verwendung mit Holzplatten, Massiv Brettschichtholz, Harthölzern und aggressiven gerbsäurehaltigen oder chemisch behandelten Hölzern. Nutzungsklassen 1, 2 und 3.
Eigenschaften
| FOCUS | Korrosionskategorie C4 |
|---|---|
| KOPF | versenkbarer Zylinderkopf |
| DURCHMESSER | 5,3 | 5,6 | 7,0 | 9,0 mm |
| LÄNGE | 80 bis 360 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Leitfaden Mindestabstände
|
|
Technisches Datenblatt USA
|
|
Technisches Datenblatt JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
VGZ EVO
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5150 | - | 5.6 | 150 | 140 | 0.23 | 6'' | 5 1/2'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
| VGZEVO780 | - | 7 | 80 | 70 | 0.28 | 3 1/8'' | 2 3/4'' | TX30 | 50 |
| VGZEVO7100 | - | 7 | 100 | 90 | 0.28 | 4'' | 3 1/2'' | TX30 | 50 |
| VGZEVO7120 | - | 7 | 120 | 110 | 0.28 | 4 3/4'' | 4 3/8'' | TX30 | 50 |
| VGZEVO7140 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 50 |
| VGZEVO7160 | - | 7 | 160 | 150 | 0.28 | 6 1/4'' | 6'' | TX30 | 50 |
| VGZEVO7180 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 50 |
| VGZEVO7200 | - | 7 | 200 | 190 | 0.28 | 8'' | 7 1/2'' | TX30 | 50 |
| VGZEVO7220 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 50 |
| VGZEVO7240 | - | 7 | 240 | 230 | 0.28 | 9 1/2'' | 9 1/16'' | TX30 | 50 |
| VGZEVO7260 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 50 |
| VGZEVO7280 | - | 7 | 280 | 270 | 0.28 | 11'' | 10 5/8'' | TX30 | 50 |
| VGZEVO7300 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 50 |
| VGZEVO7340 | - | 7 | 340 | 330 | 0.28 | 13 3/8'' | 13'' | TX30 | 50 |
| VGZEVO7380 | - | 7 | 380 | 370 | 0.28 | 15'' | 14 9/16'' | TX30 | 50 |
| VGZEVO9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
| VGZEVO9180 | - | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 |
| VGZEVO9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
| VGZEVO9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 |
| VGZEVO9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
| VGZEVO9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 |
| VGZEVO9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
| VGZEVO9300 | - | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 |
| VGZEVO9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZEVO9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 25 |
| VGZEVO9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
| VGZEVO9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 25 |
| VGZEVO9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
| VGZEVO9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
| VGZEVO9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 |
| VGZEVO9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 |
| VGZEVO11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
| VGZEVO11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
| VGZEVO11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
| VGZEVO11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
| VGZEVO11450 | - | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 |
| VGZEVO11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
| VGZEVO11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 |
| VGZEVO11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
