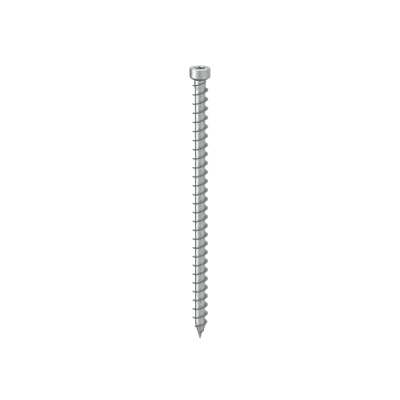

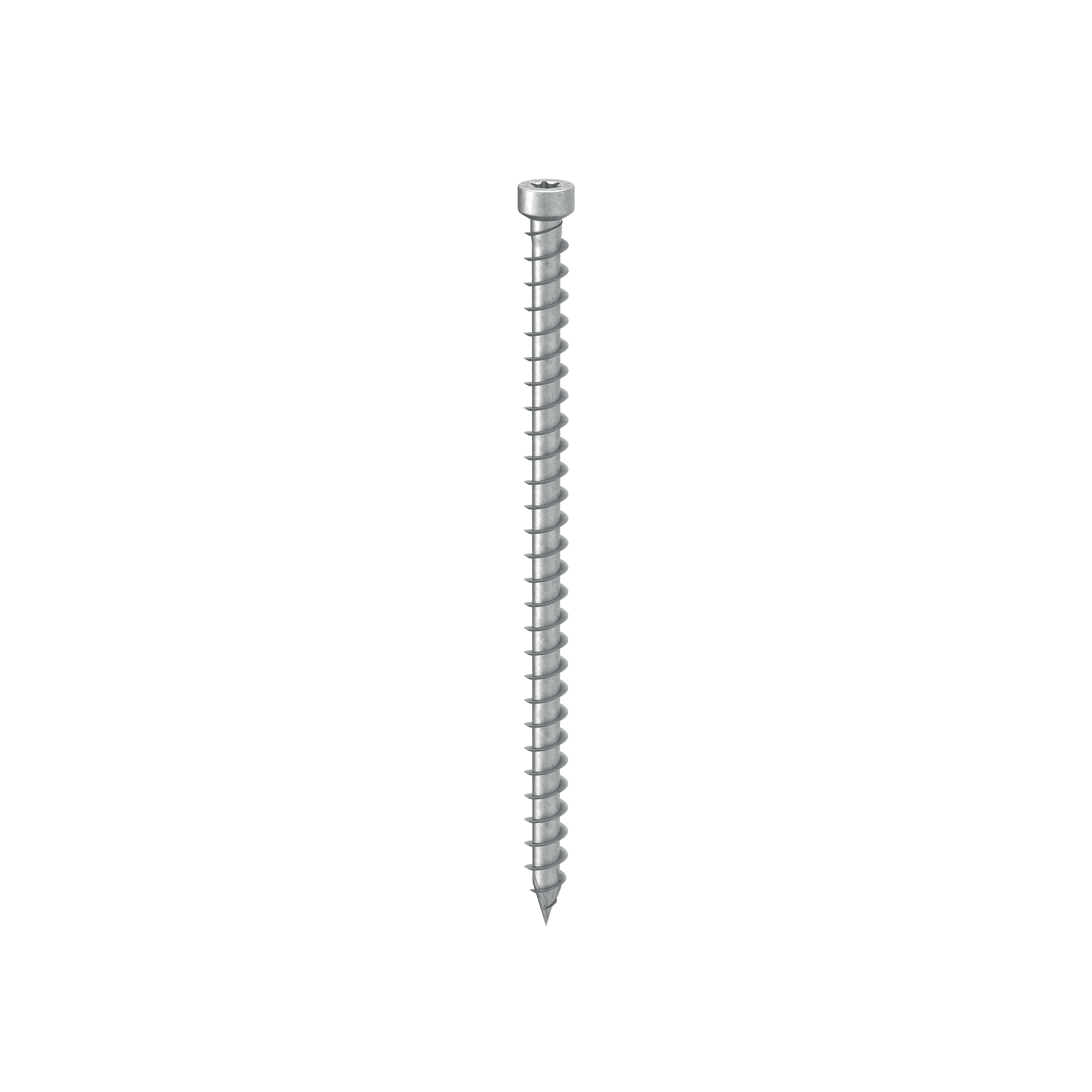

VOLLGEWINDESCHRAUBE MIT ZYLINDERKOPF
VGZ EVO C5
ATMOSPHÄRISCHE KORROSIVITÄT C5
Mehrschichtige Beschichtung, die Außenumgebungen mit C5-Klassifizierung nach ISO 9223 standhält. Salzsprühtest (Salt Spray Test - SST) mit einer Expositionszeit von über 3000 Stunden, durchgeführt an zuvor verschraubten und gelösten Schrauben in Douglasie.
SPITZE 3 THORNS
Dank der Spitze 3 THORNS werden die Mindestabstände reduziert. Mehr Schrauben können auf geringerem Raum und größere Schrauben in kleineren
Elementen verwendet werden. Die Kosten und der Zeitaufwand für die Umsetzung des Projekts verringern sich.
MAXIMALE FESTIGKEIT
Die geeignete Schraube, wenn hohe mechanische Leistung unter sehr ungünstigen atmosphärischen Korrosionsbedingungen erforderlich sind. Aufgrund ihres Zylinderkopfs ist sie ideal bei verdeckten Verbindungen, Holzverbindungen und konstruktive Verstärkungen.
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
VGZ EVO C5
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO7140C5 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZEVO7180C5 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZEVO7220C5 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZEVO7260C5 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZEVO7300C5 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 25 |
| VGZEVO9200C5 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZEVO9240C5 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZEVO9280C5 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZEVO9320C5 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZEVO9360C5 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
