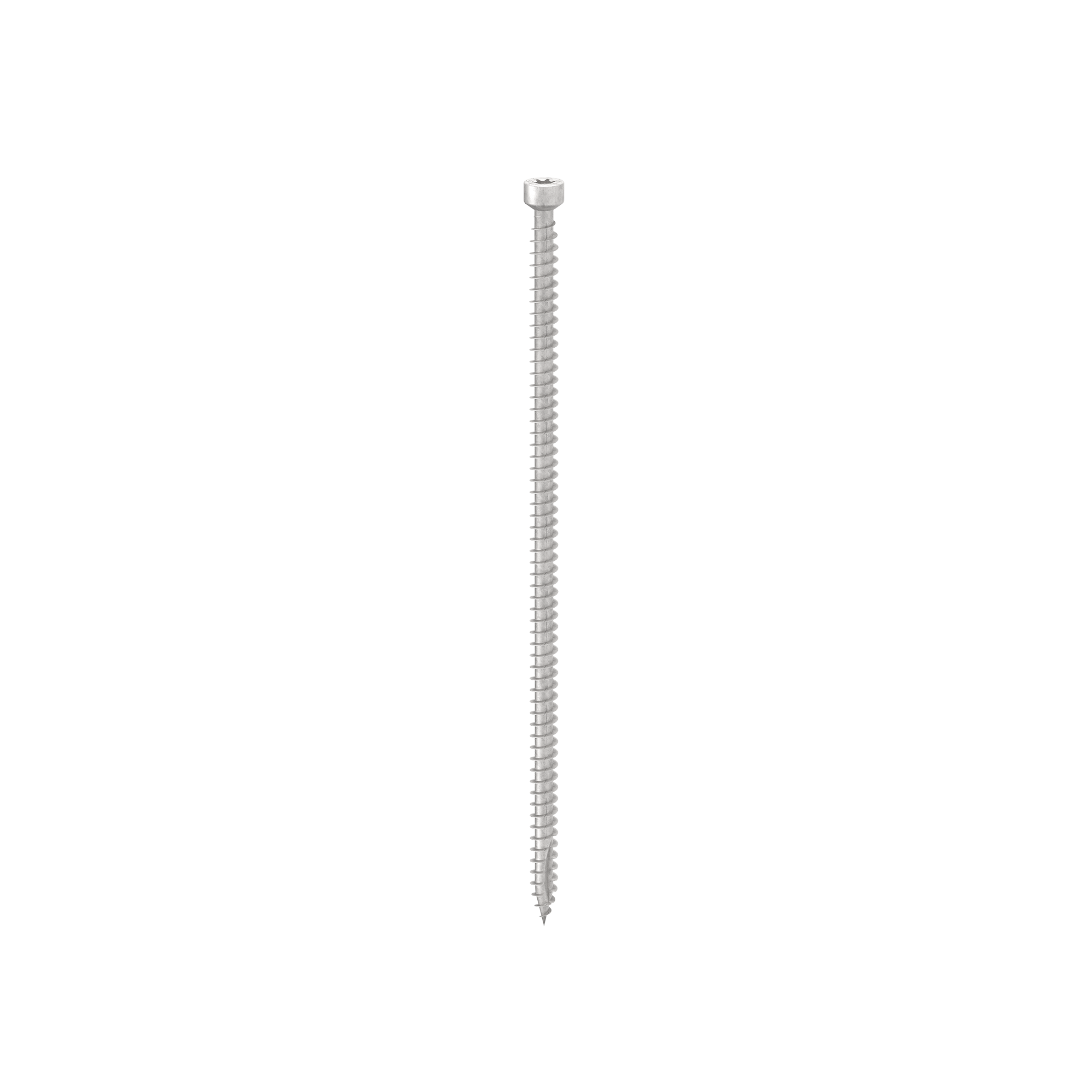

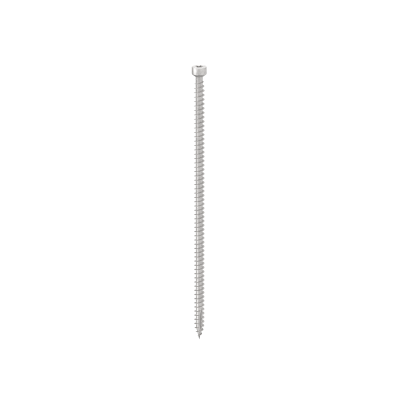

VOLLGEWINDESCHRAUBE MIT ZYLINDERKOPF
VGZ EVO FRAME

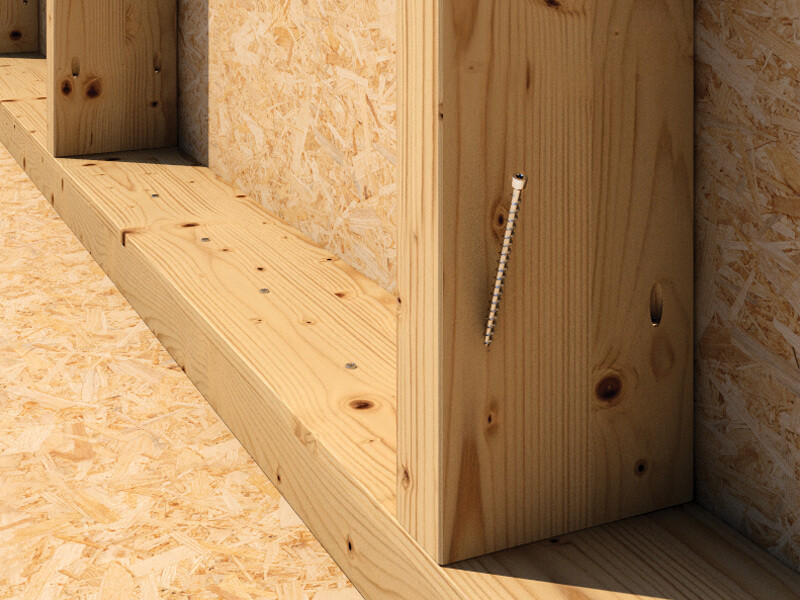

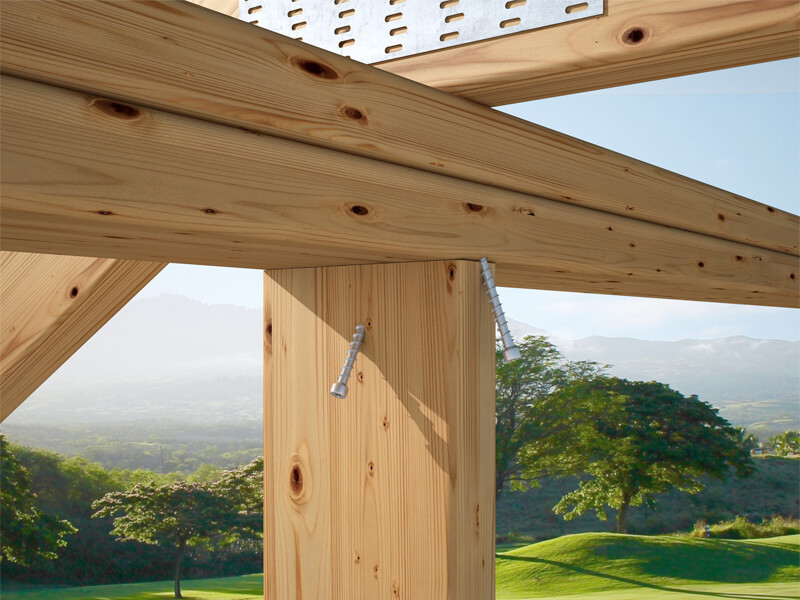

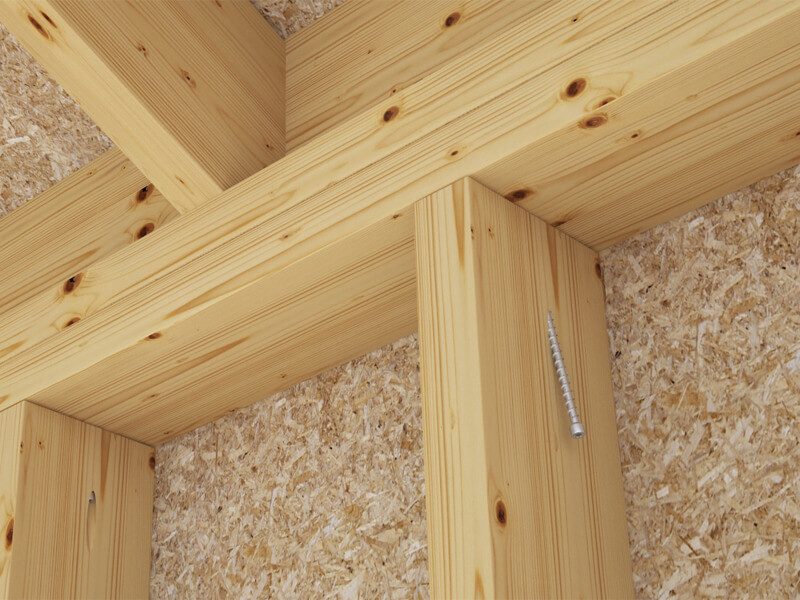

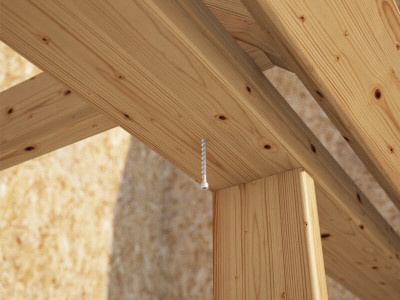

Die Holzbauschraube VGZ EVO FRAME ist der ideale Verbinder für Holzelemente mit kleinem Querschnitt, wie Querträger und Pfosten leichter Rahmenkonstruktionen.
Der Zylinderkopf ermöglicht eine verdeckte Montage für eine bessere ästhetische Gestaltung.
Wählen Sie für Ihre kleinen Verbindungen die Holzbauschraube VGZ EVO FRAME und ihre Korrosionsfestigkeit, Beständigkeit und Ästhetik.
Die Holzbauschraube VGZ EVO FRAME ist für Anwendungen zertifiziert, deren Richtung parallel zur Faser liegt und für geringe Abstände.
Die Werte sind auch für BSP und Harthölzer, sowie Furnierschichtholz (LVL) geprüft, zertifiziert und berechnet.

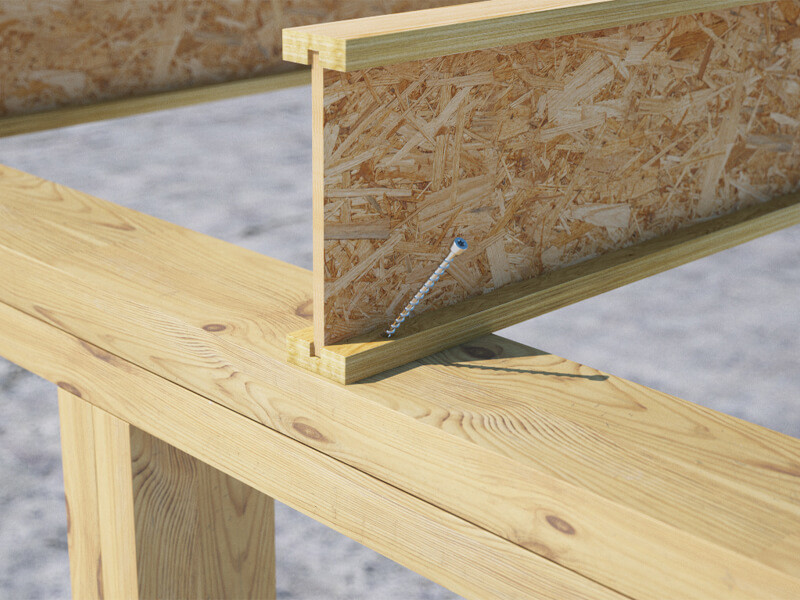

VGZ EVO FRAME ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jede Faserrichtung beansprucht wird (α = 0° - 90°) und eignet sich ideal zur Befestigung von I-Joist-Balken.
Die Sicherheit wurde durch zahlreiche Tests zertifiziert, bei denen Einschraubungen in jegliche Richtung ausgeführt wurden. Das tiefe Gewinde und hochresistenter Stahl (fy,k = 1000 N/mm2) bieten hervorragende Leistungen bei der Kraftübertragung.
Die spezielle C4 EVO-Mehrfachbeschichtung mit 20 μm und einer Oberflächenbehandlung auf Epoxidharzbasis mit Aluminiumflakes bewies Rostfreiheit nach einem Test mit einer Exposition von 1.440 Stunden in Salzsprühnebel gemäß ISO 9227.
VGZ EVO FRAME in Ausführung in Kohlenstoffstahl mit hoch korrosionsbeständiger Beschichtung ist im Außenbereich für Nutzungsklasse 3 und Korrosionskategorie C4 einsetzbar.
Ideal für die Verwendung mit Holzplatten, Massiv- und Schichtholz, BSP, Furnierschichtholz (LVL), Harthölzern und aggressiven gerbsäurehaltigen oder chemisch behandelten Hölzern. Nutzungsklassen 1, 2 und 3.
Eigenschaften
| FOCUS | Verbinder für schmale Querschnitte |
|---|---|
| KOPF | versenkbarer Zylinderkopf |
| DURCHMESSER | 5,3 | 5,6 mm |
| LÄNGE | 80 bis 160 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
VGZ EVO FRAME
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGZEVO580 | - | 5.3 | 80 | 70 | 0.21 | 3 1/8'' | 2 3/4'' | TX25 | 50 |
| VGZEVO5100 | - | 5.3 | 100 | 90 | 0.21 | 4'' | 3 1/2'' | TX25 | 50 |
| VGZEVO5120 | - | 5.3 | 120 | 110 | 0.21 | 4 3/4'' | 4 3/8'' | TX25 | 50 |
| VGZEVO5140 | - | 5.6 | 140 | 130 | 0.23 | 5 1/2'' | 5 1/8'' | TX25 | 50 |
| VGZEVO5160 | - | 5.6 | 160 | 150 | 0.23 | 6 1/4'' | 6'' | TX25 | 50 |
