VOLLGEWINDESCHRAUBE FÜR HARTHÖLZER
VGZ HARDWOOD

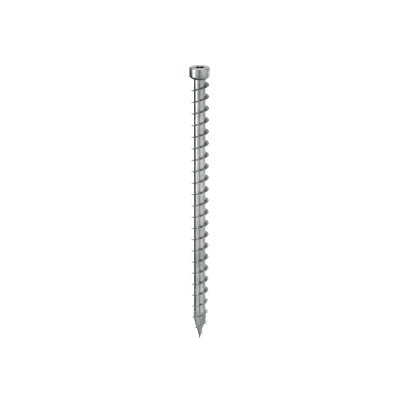

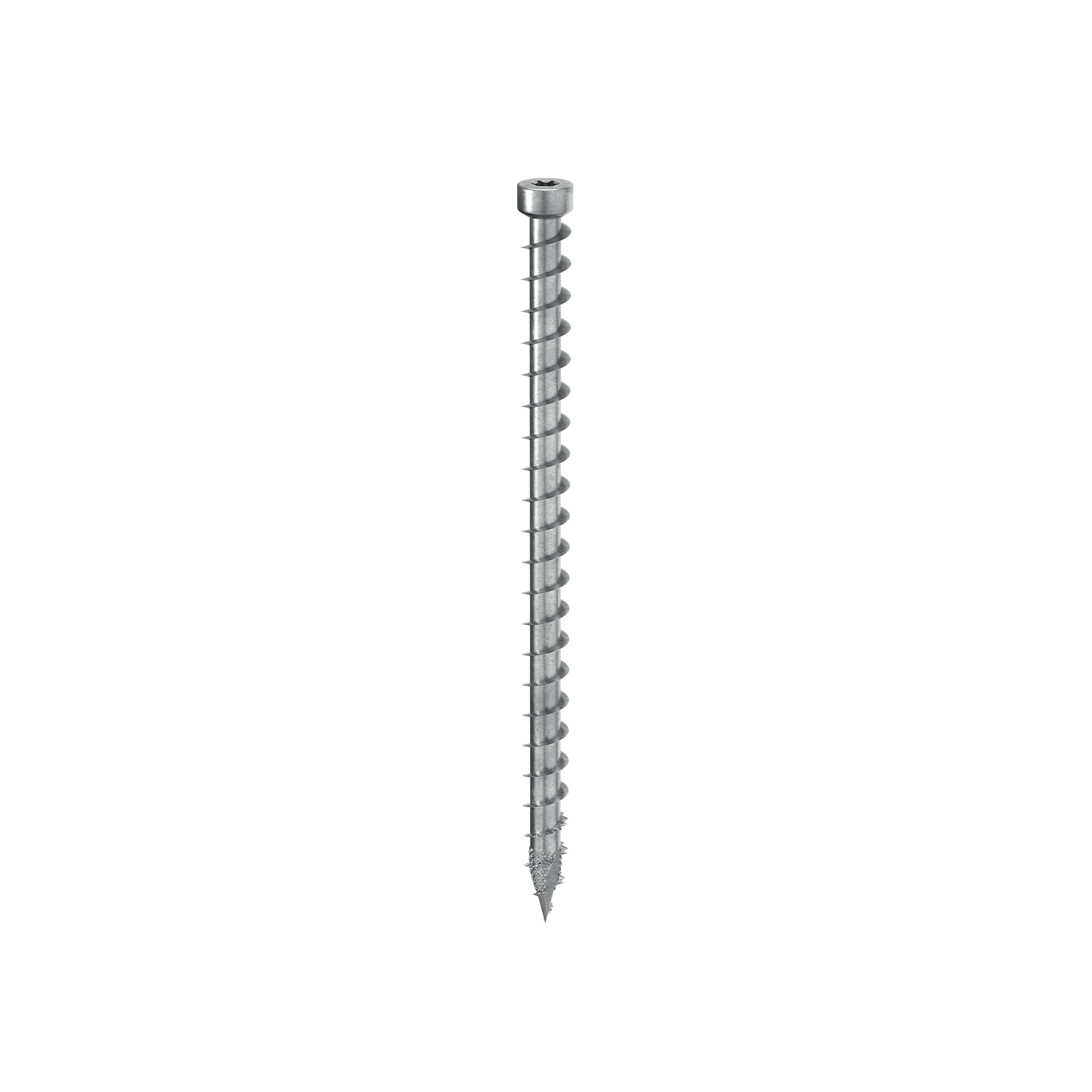

VGZ HARDWOOD ist die Hartholzschraube mit Spezialbohrspitze mit Diamantgeometrie und gezacktem Gewinde mit Kerbe.

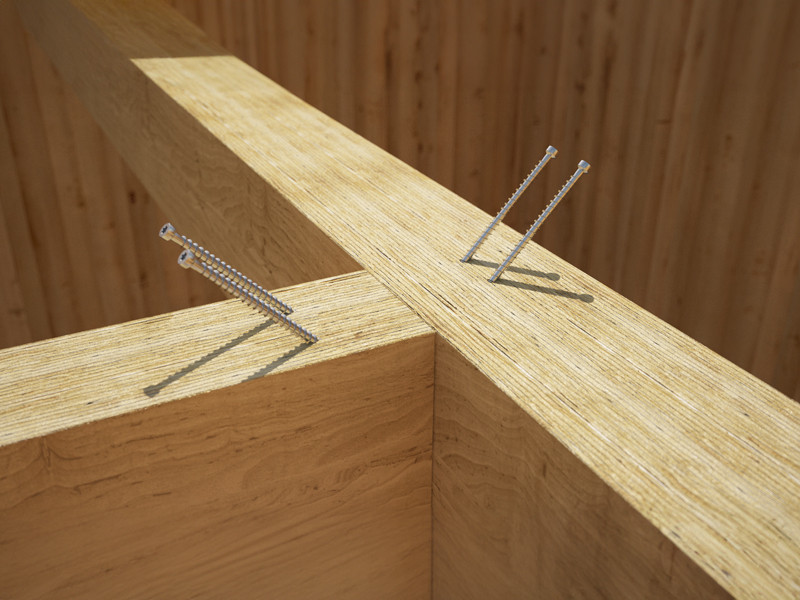

Sie ist zertifiziert für die Verwendung mit Harthölzern ohne Vorbohren und ideal bei verdeckten Verbindungen, Holzverbindungen und konstruktive Verstärkungen.
Holzbauschraube VGZ HARDWOOD: auch wenn es hart auf hart geht, ist ein Vorbohren nicht notwendig.
Die Holzbauschraube VGZ HARDWOOD ist nach ETA 11/0030 für Harthölzer ohne Vorbohren zertifiziert.
Sie ist für die Verwendung bei statisch tragenden Verbindungen zugelassen, bei denen die Schraube in jede Faserrichtung beansprucht wird (α = 0 - 90 ) und zeichnet sich dank dem tiefen Gewinde und hochresistentem Stahl (fy,k = 1000 N/mm2) mit hervorragenden Leistungen bei der Kraftübertragung aus.
VGZ HARDWOOD bietet garantierten Feuerschutz und ist erdbebensicher. Die Werte wurden auch für Harthölzer, wie Furnierschichtholz (LVL) aus Buche geprüft, zertifiziert und berechnet. Zertifiziert für Anwendungen ohne Vorbohrung bis zu einer Dichte von 780 kg/m3.
Auch für Bauhölzer, wie Buche, Zypresse, Eukalyptus, Bambus getestet.
Aus Kohlenstoffstahl mit galvanischer Verzinkung, hervorragend geeignet für die Verwendung mit Holzplatten, Massivholz, Schichtholz, BSP, LVL und Harthölzern, Buche, Zypresse, Eukalyptus, Bambus. Nutzungsklassen 1 und 2.
Eigenschaften
| FOCUS | Verbinder für Harthölzer |
|---|---|
| KOPF | versenkbarer Zylinderkopf |
| DURCHMESSER | 6,0 | 8,0 mm |
| LÄNGE | 140 bis 320 mm |
Technische Dokumentation
Technisches Datenblatt
|
|
|---|---|
Technisches Datenblatt USA
|
|
ETA-Zertifizierung
|
|
| Leistungserklärung (DOP) | Herunterladen |
CAD File
|
|
BIM.ifc File
|
|
BIM.rfa File
|
VGZ HARDWOOD
| ART.-NR. | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | Stk. |
|---|---|---|---|---|---|---|---|---|---|
| VGZH6140 | - | 6 | 140 | 130 | 0.24 | 5 1/2'' | 5 1/8'' | TX30 | 25 |
| VGZH6180 | - | 6 | 180 | 170 | 0.24 | 7 1/8'' | 6 3/4'' | TX30 | 25 |
| VGZH6220 | - | 6 | 220 | 210 | 0.24 | 8 5/8'' | 8 1/4'' | TX30 | 25 |
| VGZH6260 | - | 6 | 260 | 250 | 0.24 | 10 1/4'' | 10'' | TX30 | 25 |
| VGZH6280 | - | 6 | 280 | 270 | 0.24 | 11'' | 10 5/8'' | TX30 | 25 |
| VGZH6320 | - | 6 | 320 | 310 | 0.24 | 12 5/8'' | 12 3/16'' | TX30 | 25 |
| VGZH6420 | - | 6 | 420 | 410 | 0.24 | 16 9/16'' | 16 1/8'' | TX30 | 25 |
| VGZH8200 | - | 8 | 200 | 190 | 0.32 | 8'' | 7 1/2'' | TX40 | 25 |
| VGZH8240 | - | 8 | 240 | 230 | 0.32 | 9 1/2'' | 9 1/16'' | TX40 | 25 |
| VGZH8280 | - | 8 | 280 | 270 | 0.32 | 11'' | 10 5/8'' | TX40 | 25 |
| VGZH8320 | - | 8 | 320 | 310 | 0.32 | 12 5/8'' | 12 3/16'' | TX40 | 25 |
| VGZH8360 | - | 8 | 360 | 350 | 0.32 | 14 1/4'' | 13 3/4'' | TX40 | 25 |
| VGZH8400 | - | 8 | 400 | 390 | 0.32 | 15 3/4'' | 15 3/8'' | TX40 | 25 |
| VGZH8440 | - | 8 | 440 | 430 | 0.32 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
