ENTKOPPLUNGSSCHEIBE FÜR HOLZBAUSCHRAUBEN

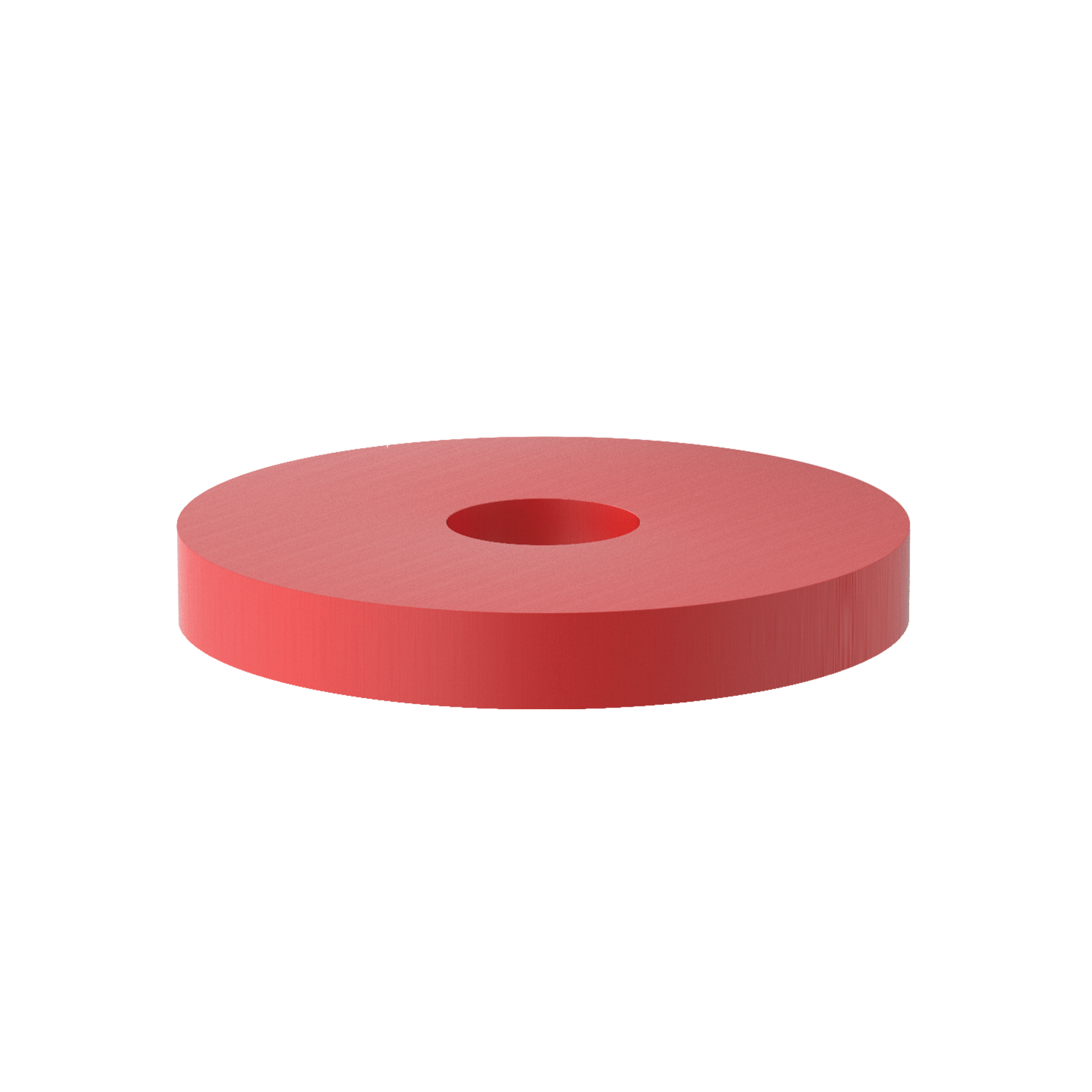

XYLOFON WASHER

XYLOFON WASHER ist die Schalldämmung für Holz-Holz-Verbindungen mit Schrauben oder Winkelverbindern für Zugkräfte. Es wird als schalldämmendes Element für Metallverbindungen eingesetzt und verhindert Schallbrücken; dank der Polyurethanmischung entstehen im Laufe der Zeit keine Verformungen.

Die Scheibe erhöht den Einhängeeffekt in der Verbindung und verbessert somit die statische Leistung des Teils.

ANWENDUNGEN

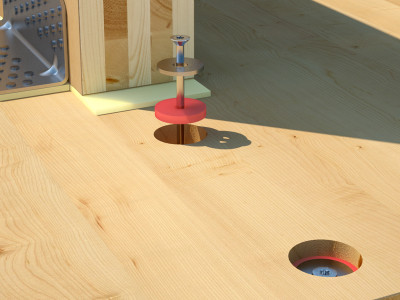

• Zur Schalldämmung in Holz-Holz-Verbindungen mit Metallschrauben

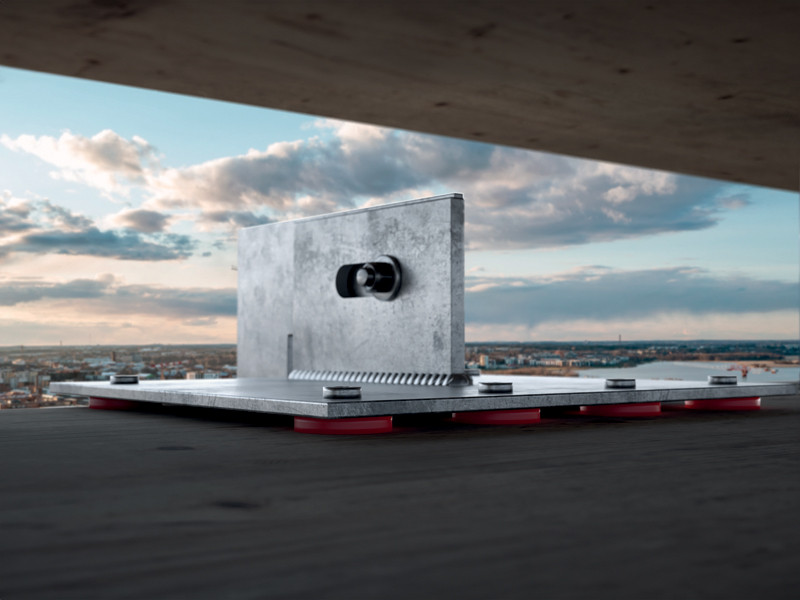

• Montage zwischen Winkelverbindern für Zugkräfte und Holzdecken und -wänden.

Die theoretische Schätzung der Schwingungsdämpfung beträgt für spezifische Konfigurationen 18 dB.
DOWNLOAD TECHNISCHE ANLEITUNG

Produkt frei von VOC oder Schadstoffen, die für Mensch und Umwelt schädlich sind.

Eigenschaften

Material Monolithische Polyurethanmischung von 80 Shore
Stärke 6,0 mm
Abmessungen Dext 38 mm - Dint 11 mm
Langfristige Stabilität ★ ★ ★ ★ ★
Anwendungen Unterlegscheibe für Schrauben Ø8 und Ø10 mm

Technische Dokumentation

Technisches Datenblatt
Technisches Datenblatt USA

XYLOFON WASHER - SCREWS

ART.-NR. Größen
[mm]
s
[mm]
Stk.
XYLW803811 Ø8 - Ø10 6 50

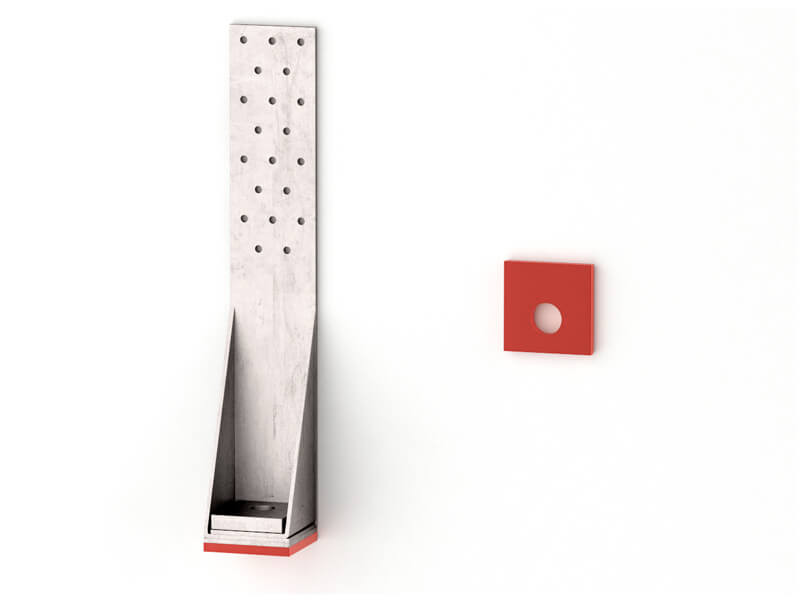

XYLOFON WASHER - WHT

ART.-NR. d₁
[mm]
P
[mm]
B
[mm]
s
[mm]
Stk.
XYLW806060 23 60 60 6 10
XYLW808080 27 80 80 6 10
XYLW8080140 30 80 140 6 1

Specifications

Lieferung und Installation von Entkopplungsscheibe für Holzbauschraube, Typologie XYLOFON WASHER

Zusammensetzung:

  • Polyurethan-Mischung mit stabiler monolithischer Struktur, hohe Wasserundurchlässigkeit von 80 Shore. Frei von VOC oder schädlichen Substanzen. Extrem stabil und dauerhaft formbeständig.

Eigenschaften:

  • Brandverhalten : classe E
  • Elastizitätsmodul bei 10 % (Mpa) : 24,3
  • Creep : < 0,5 %
  • Dämpfungsfaktor Tan : 0,134

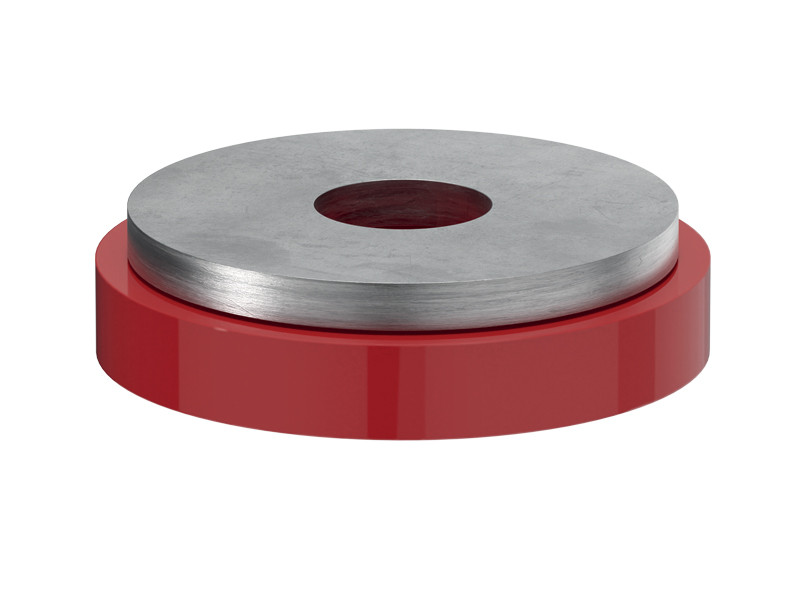

Geeignet zum Verlegen zwischen Holz und Profilen aus Stahl, wie WHT und TITAN, um die Übertragung von Schwingungen durch Trittschall zu vermeiden. Das Profil im unteren Abschnitt des Stahlelements positionieren und mit HBS-Schraube und Unterlegscheibe aus Stahl mechanisch befestigen. Die Entkopplungsscheibe dient als Trennung zwischen Metallelement und Konstruktion und reduziert dadurch die Übertragung von Schwingungen
