Passivhaus und Blower-Door-Test

Wie die Bahnen und Abdichtungsbänder von Rothoblaas die Energieeffizienz für ein Passivhaus in Korea garantiert haben:

• Was ist ein Passivhaus?

• Der Blower-Door-Test: Dichtheitsprüfung in einem Passivhaus

• Bahnen und Bänder: Warum sind sie so wichtig?

• Die Ergebnisse des Blower-Door-Tests in Korea

• Die Bedeutung der Energieeffizienz für die Zukunft des Holzbaus

Plantree, einer der führenden Hersteller von Passivhäusern, stellte sich in Korea der Herausforderung, für ein neues Wohnbauprojekt die Erfüllung der strengen Anforderungen des Passivhaus-Standards sicherzustellen. Dazu entschied sich das Unternehmen für die Verwendung der von Rothoblaas gelieferten Luftdichtheitslösungen: die Integration von Bahnen und Abdichtungsbändern, welche speziell für die Optimierung der Energieeffizienz in Holzbauten entwickelt wurden. Zur Überprüfung, ob diese Lösungen die erforderlichen Dichtheitsstufen erreichen, wurde das System dem strengen Blower-Door-Test unterzogen, der für die Bewertung der Wirksamkeit einer Gebäudehülle entscheidend ist. Das erzielte Ergebnis zeigte eine signifikante Steigerung der Performance.

Aber was sind die Anforderungen an ein Passivhaus? Und was genau ist der Blower-Door-Test?

Was ist ein Passivhaus?

Das Passivhaus ist ein internationaler Gebäudestandard, der 1996 vom Passivhaus Institut (PHI) Darmstadt, Deutschland, entwickelt wurde, um im Vergleich zu den traditionellen Gebäuden den Energieverbrauch von Gebäuden um bis zu 90 % zu senken. Dieser Standard basiert auf einer optimierten thermischen Isolierung, der Effizienz der Fenster und Türen und vor allem der Luftdichtheit.

Ein Passivhaus muss sehr strenge Kriterien erfüllen, um die Zertifizierung zu erhalten:

• Wärmebedarf: Dieser darf 15 kWh/m² pro Jahr nicht überschreiten.

• Primärenergiebedarf: Er muss unter 120 kWh/m² pro Jahr liegen, einschließlich der Energie für Warmwasser und Strom.

• Dichtheit: Das Gebäude muss eine Luftdichtheit aufrechterhalten, die 0,6 Luftvolumen pro Stunde (ACH) bei einem Druck von 50 Pa nicht überschreitet.

• Thermischer Komfort: Die Innentemperaturen müssen das ganze Jahr über stabil bleiben und dürfen 25 °C für mehr als 10 % der Jahresstunden nicht überschreiten​

Das Passivhaus Institut legt nicht nur die Zertifizierungsstandards für Gebäude fest, sondern befasst sich auch mit der Zertifizierung von Komponenten und spezifischen Lösungen für den Bau von Passivhäusern. Darüber hinaus bietet es fortschrittliche Instrumente, wie das Passivhaus-Projektierungspaket (PHPP), mit dem Architekten und Ingenieure die energetische Leistung von Gebäuden bereits ab den ersten Planungsstadien berechnen und optimieren können. Diese Gebäude reduzieren zum einen drastisch den Energiebedarf und gewährleisten zum anderen einen über das ganze Jahr stabilen Komfort in den Innenbereichen, bei dem sowohl im Winter als auch im Sommer optimale Temperaturen herrschen.

Der Blower-Door-Test: Dichtheitsprüfung in einem Passivhaus

Der Blower-Door-Test ist ein Verfahren, das die Dichtheit eines Gebäudes misst und erkennt, wie viel Luft über Verbindungen, Türen und Fenster sowie sonstige Komponenten entweicht oder eintritt. Und so verläuft er:

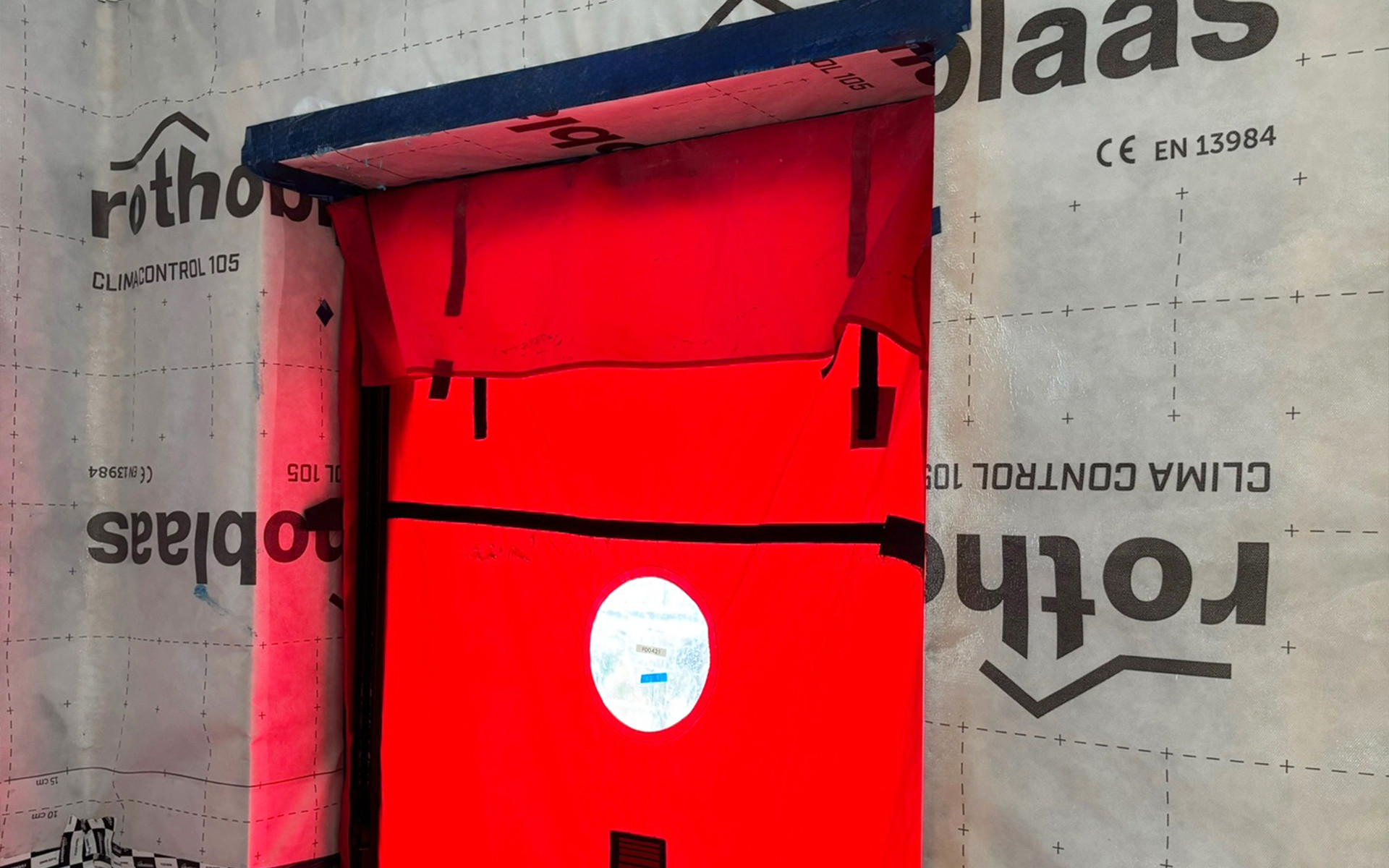

• Montage der Blower Door: Ein kalibrierter Ventilator wird in einer der Hauptöffnungen des Gebäudes, in der Regel der Außentür, installiert. Der Ventilator wird auf einem flexiblen Rahmen montiert, der die Öffnung perfekt abdichtet. Die anderen Öffnungen (Fenster, Türen, Lufteinlässe) werden geschlossen.

• Erzeugung der Druckdifferenz: Der Ventilator erzeugt eine Druckdifferenz zwischen dem Innen- und Außenraum des Gebäudes, die in der Regel auf 50 Pascal eingestellt ist. Dies simuliert mäßigen Wind, der die Luft in das Gebäude hinein- bzw. aus ihm herausdrückt.

• Messung des Luftstroms: Am Ventilator angeschlossene Sensoren messen das Luftvolumen, das zur Aufrechterhaltung des Differenzdrucks erforderlich ist. Der Test misst, wie viel Luft benötigt wird, um das Gebäude zu füllen oder zu entleeren und stellt fest, wo sich die Luftlecks befinden. Das Ergebnis wird in Luftvolumen ausgedrückt, die pro Stunde und Kubikmeter Wohnfläche in das Gebäude eintreten oder es verlassen (ACH, Air Changes per Hour).

• Erkennung von Luftlecks: Während des Tests verwenden die Bediener häufig Instrumente wie Wärmebildkameras oder Rauchsensoren, um Stellen, an denen Luft eindringt, visuell zu erkennen. Mit diesen Instrumenten können kritische Bereiche wie Verbindungen, Fenster und Türen oder nicht abgedichtete Verbindungen genau identifiziert werden.

• Vergleich mit dem Passivhaus-Standard: Für den Erhalt der Passivhaus-Zertifizierung muss die Luftwechselrate unter 0,6 ACH liegen. Höhere Werte weisen darauf hin, dass weitere Eingriffe nötig sind, um die Gebäudeabdichtung zu verbessern.

Dieser Test ist entscheidend, damit eine ausreichende Luftdichtheit des Gebäudes gewährleistet wird, um Energieverluste zu vermeiden, die Innentemperatur stabil zu halten und die Kosten für Heizung und Kühlung zu senken.

Bahnen und Bänder: Warum sind sie so wichtig?

Luftdichtheit ist ein unverzichtbares Element im modernen Bauwesen, insbesondere bei Holzkonstruktionen. Ohne eine angemessene Kontrolle der Luftdichtheit kann die warme Innenluft im Winter leicht entweichen, während warme und feuchte Luft im Sommer eindringen kann. Dies beeinträchtigt nicht nur den Wärmekomfort der Bewohner, sondern erhöht zudem erheblich den Energieverbrauch für Heizung und Kühlung.

In einer Konstruktion ohne angemessene Abdichtungssysteme können Luftlecks bis zu 40 % der gesamten Wärmeverluste ausmachen. Dies gilt auch für gut gedämmte Gebäude. Daher ist die Verwendung von Bahnen und Abdichtungsbändern unerlässlich, um eine durchgehende Sperre gegen Infiltration zu schaffen.
Diese Materialien werden entlang der Gebäudehülle angebracht und dichten die Verbindungen zwischen Wänden, Fenstern, Türen, Decken und Böden ab, wodurch die Bildung von Wärmebrücken und Energieverluste unterbunden werden​

Die diffusionsoffenen Bahnen und die Abdichtungsbänder garantieren, dass keine Luft durch die Gebäudehülle dringt. Dies führt nicht nur zu einer Verringerung der Wärmeverluste, sondern auch zu einer besseren Feuchtigkeitskontrolle.

Ein angemessenes Feuchtigkeitsmanagement verhindert die Bildung von Kondensat und Schimmel und verbessert auf diese Weise langfristig die Haltbarkeit der Konstruktion.

Die Bedeutung dieser Lösungen zeigt sich besonders bei Holzkonstruktionen, bei denen fehlende Luftdichtheit zu Bauschäden durch die Ansammlung von Feuchtigkeit führen kann.

Eine luftdichte Gebäudehülle trägt mit Bahnen und Bändern dazu bei, das Holz vor Verformungen aufgrund von Feuchtigkeitszyklen zu schützen und die Stabilität und Haltbarkeit des Gebäudes zu verbessern​.

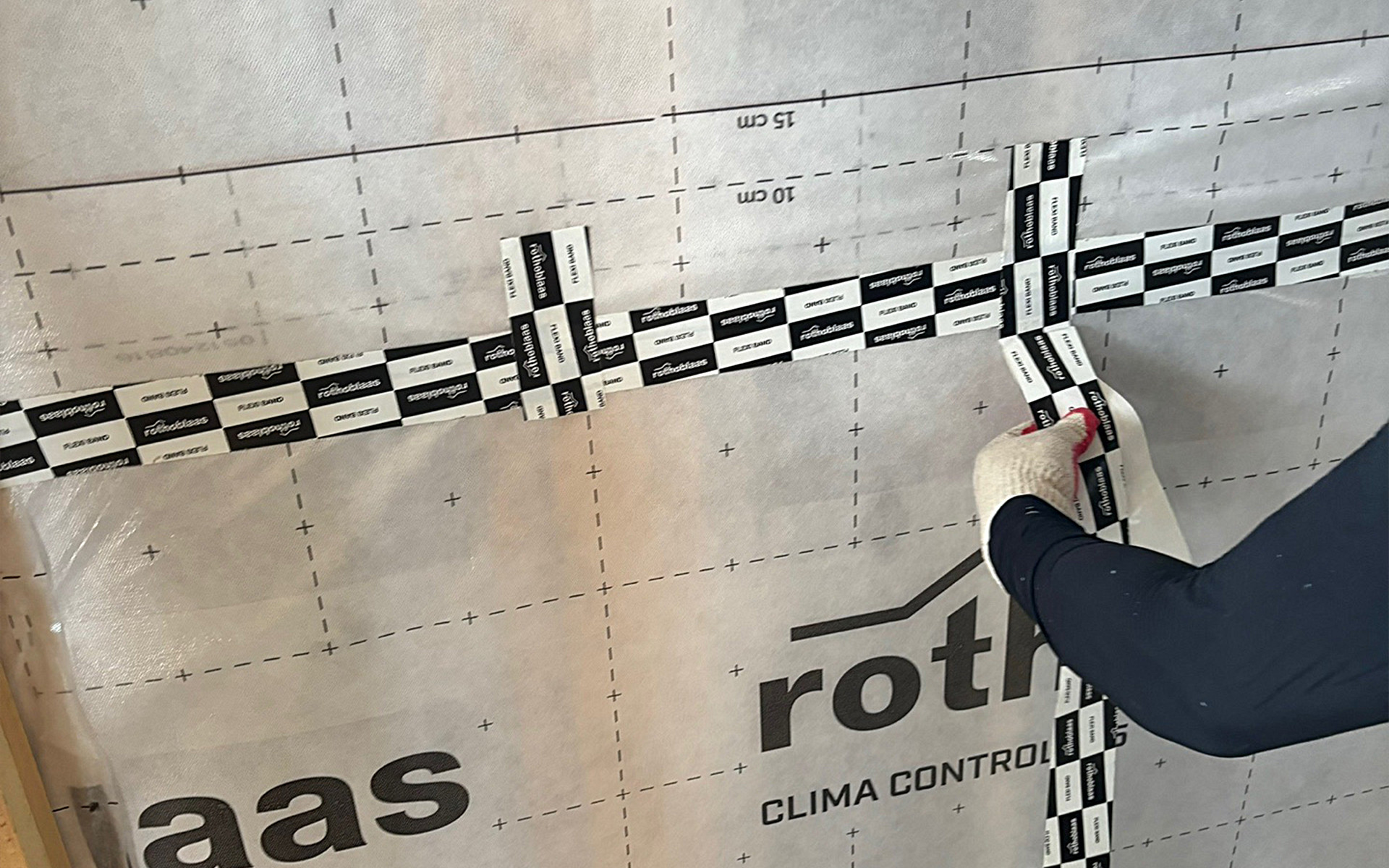

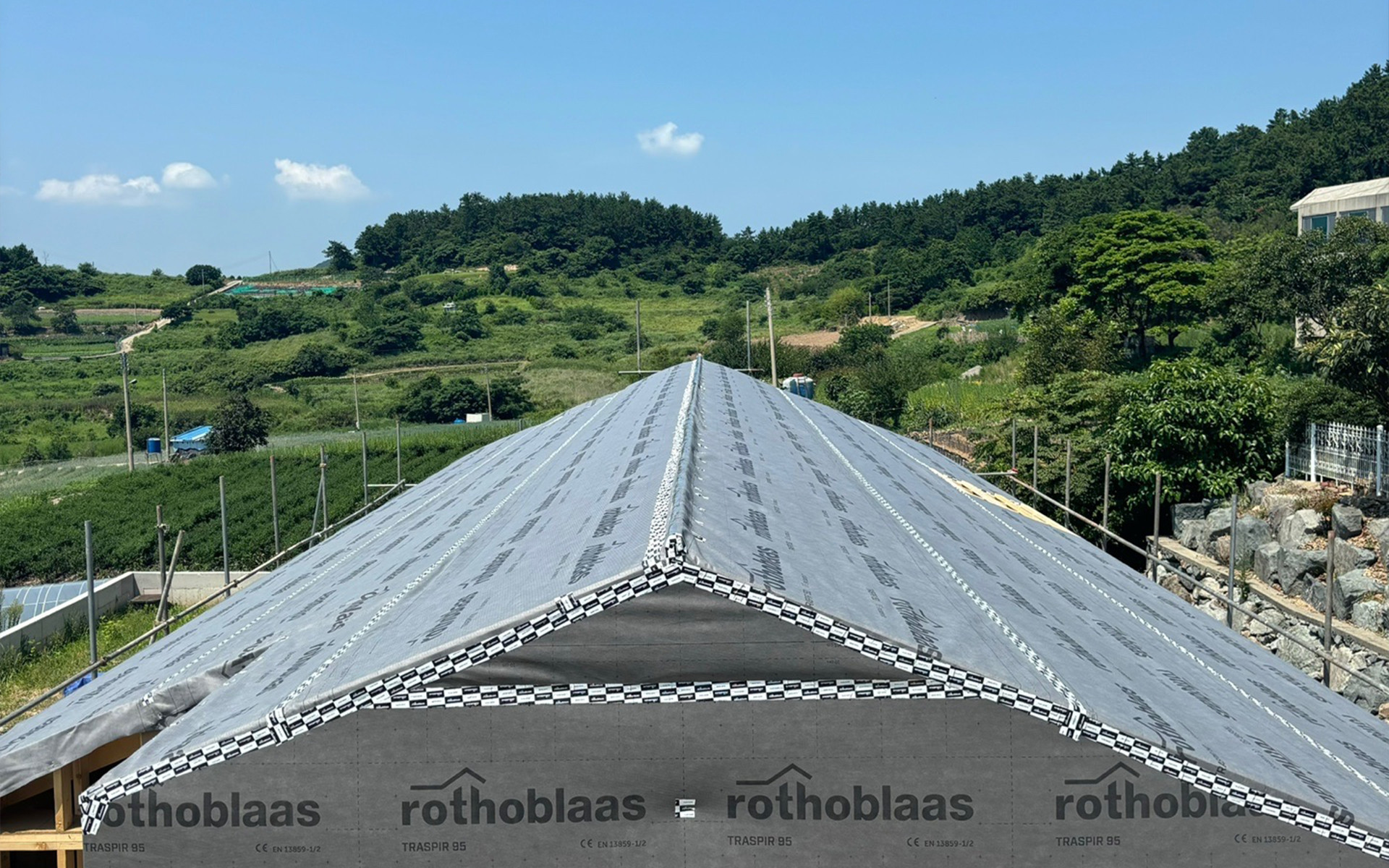

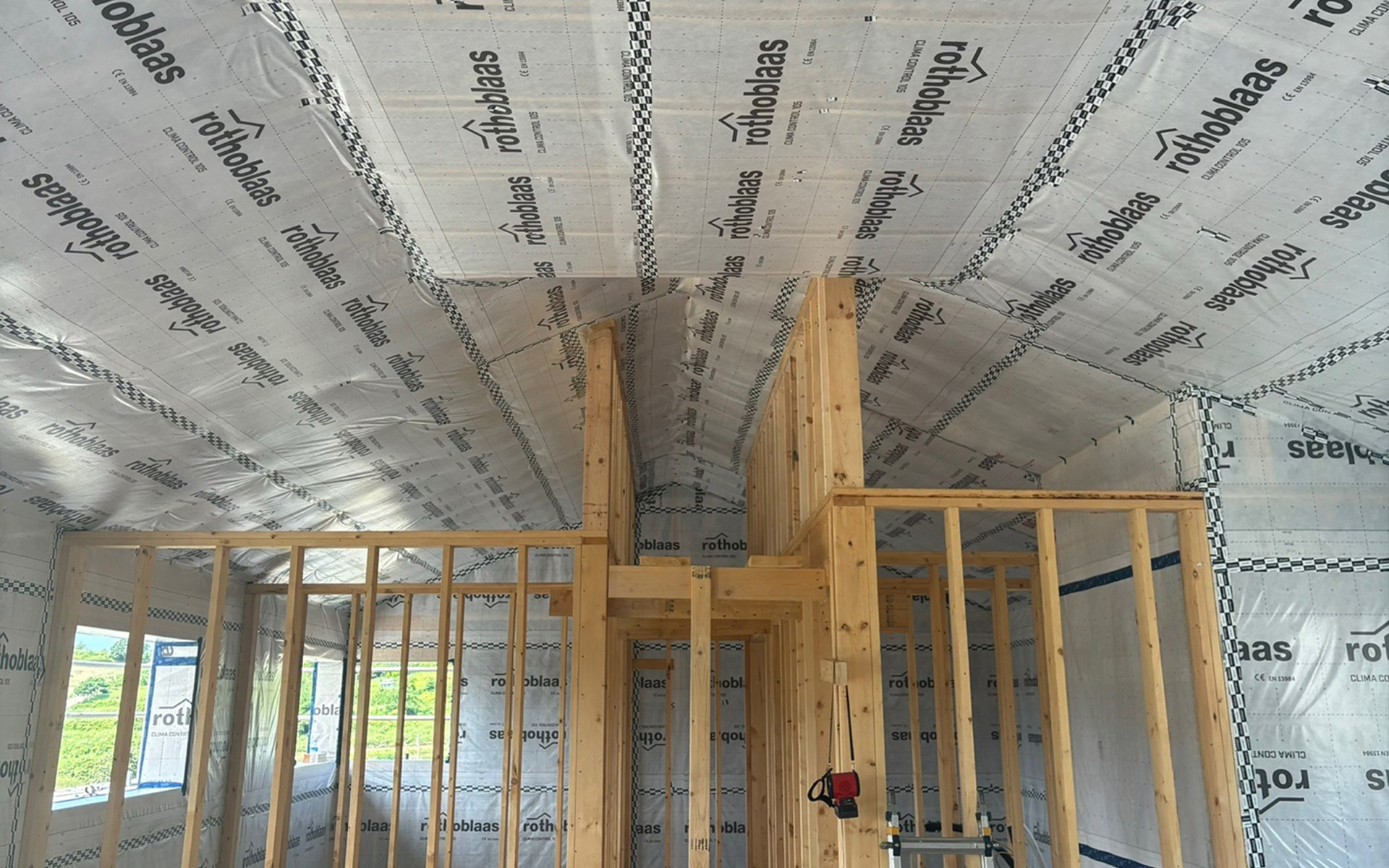

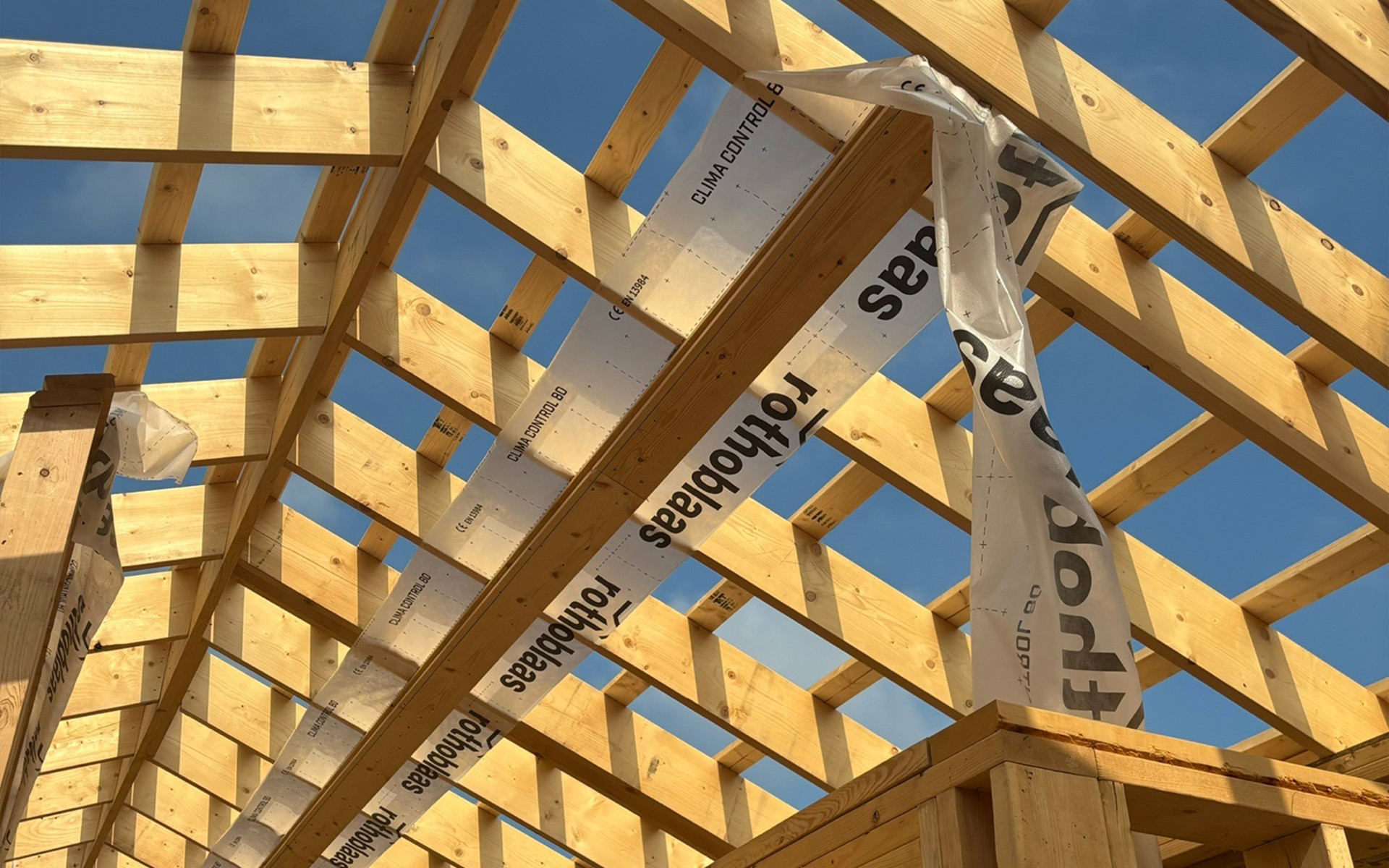

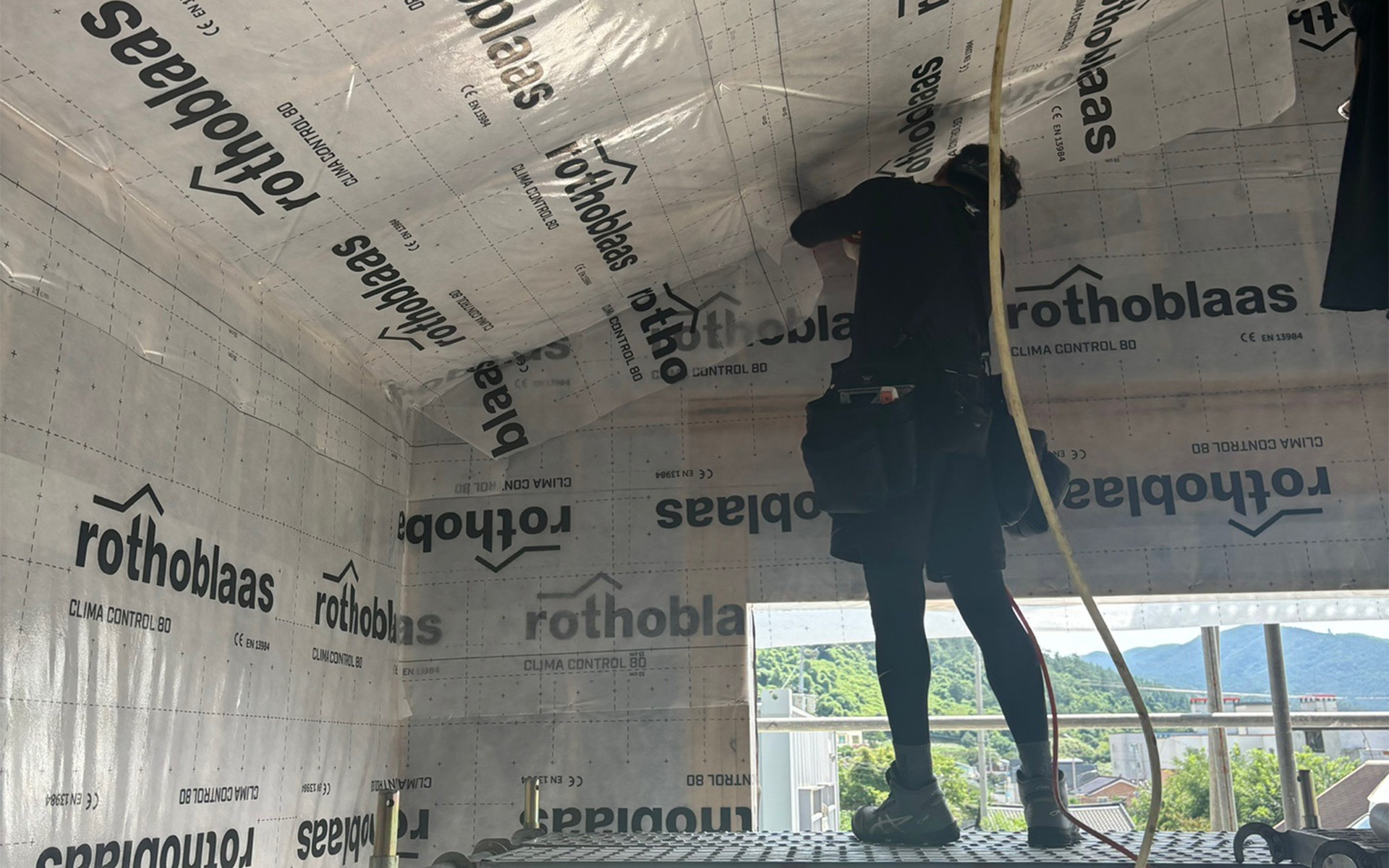

Im speziellen Fall des Projekts in Korea lieferte Rothoblaas Lösungen wie die Bahnen TRASPIR 150, TRASPIR 95 und CLIMA CONTROL 105 in Kombination mit den Bändern FLEXI BAND. Die Materialien bewiesen eine ausgezeichnete Abdichtung der Holzkonstruktion und garantieren eine signifikante Reduzierung der Luftlecks sowie ein optimales Feuchtigkeitsmanagement im Innenraum. Dies führte zu hervorragenden Ergebnissen beim Blower-Door-Test und trug zur Luftdichtheit bei, die für ein Erreichen der Passivhaus-Standards erforderlich ist.

Ergebnisse in Korea

In dem Projekt, das von Plantree in Korea realisiert wurde, haben die Lösungen von Rothoblaas die Erwartungen erfüllt. Während des Blower-Door-Test erzielte das Gebäude ein Ergebnis von 0,14 Luftvolumen pro Stunde; ein ausgezeichneter Wert, der die Luftdichtheit der Gebäudehülle beweist. Dieses Ergebnis ist eines der besten des Jahres 2024 und bestätigt die Gültigkeit der Rothoblaas-Lösungen und des Plantree-Entwurfs für Energieeffizienz.

Die Bedeutung der Energieeffizienz für die Zukunft des Holzbaus

Energieeffizienz ist ein entscheidendes Thema für die Zukunft des Bauwesens. Die Vorschriften verlangen immer strengere Standards, und die Verwendung fortschrittlicher Materialien ist für die Bewältigung dieser Herausforderungen unerlässlich.

Mit der steigenden Nachfrage nach nachhaltigen Gebäuden wird die Umsetzung von Standards wie dem Passivhaus-Standard zunehmend zur gängigen Praxis.

Die Erfahrung von Plantree in Korea verdeutlicht, dass die Wahl der richtigen Lösungen für die Luftdichtheit den Unterschied zwischen einem Gebäude, das Energie verbraucht, und einem, das sie optimal speichert, machen kann.

Mit den von Rothoblaas gelieferten abdichtenden Bahnen und Bändern mit Passivhaus-Zertifizierung kann ein extrem hohes Maß an Luftdichtheit erzielt werden, die zur Energieeinsparung und zur Steigerung des Wohnkomforts beiträgt.
Die Energieeffizienz betrifft nicht nur finanzielle Einsparungen, sondern steht auch für die Zukunft des Bauens, insbesondere bei Holzkonstruktionen.

Die Investition in zertifizierte Materialien ist von grundlegender Bedeutung, um nachhaltige und langlebige Gebäude zu erzielen:
